Les Polaires de vitesse

Calculer la polaire

Optima, l’outil de calcul intégré à Adrena, utilise les données enregistrées automatiquement pendant la navigation pour établir les courbes de polaires du voilier. Fonctionnalité rare parmi les logiciels de navigation, cet outil puissant offre une précision redoutable pour l’affichage et l’utilisation des performances réelles du voilier.

Le processus de calcul est découpé en trois étapes :

  • Le chargement des traces à utiliser pour le calcul. Il peut s’agir de l’ensemble des données enregistrées ou seulement une partie (par exemple uniquement les traces en régate)
  • Le calcul des courbes par le logiciel et les éventuelles corrections manuelles
  • L’enregistrement du fichier de la polaire fraichement calculée.

On peut ainsi créer différents fichiers pour disposer d’une polaire « équipage » ou « croisière solo» ou bien encore en fonction de l’état de la mer (des boutons dédiés sont prévus pour cela).

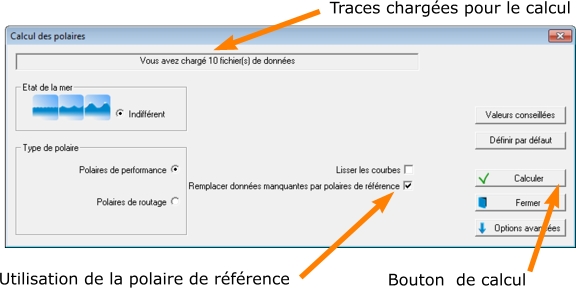

CalculPolaires



Activer une polaire

Le fichier de polaire du bateau  créé, l’équipage peut exploiter immédiatement les données qu’il contient en activant la polaire dans Adrena. Par le menu « Outils > Activation de polaire » le logiciel donne la possibilité d’activer une polaire différente pour les phases de départ et pour les phases de navigation. Si on ne dispose pas de polaire spécifique à chacune de ces phases, on active alors le même fichier dans chacun des cas.



Polaire théorique et VPP, utilisez-les comme référence !

Dans certains  cas, on ne dispose que des polaires théoriques – ou VPP –  récupérées auprès du chantier ou de l’architecte qui a conçu le voilier. C’est une bonne base départ pour régater  et obtenir des valeurs de performance proches du potentiel de son bateau. Ces polaires peuvent donc être activées pour les utiliser immédiatement.
Lorsqu’il n’y a pas encore assez de traces enregistrées pour couvrir toutes les plages d’utilisation du voilier, elles seront très utiles pour compléter les « trous » laissés par le manque de données dans certaines conditions.
Ainsi la polaire active, basée au départ sur les données théoriques de la polaire de référence, pourra être affinée au fil des navigations par des relevés de vitesse enregistrés.

MenuOptima





Dans le menu Optima on peut définir une polaire de référence, ce n’est pas la polaire active du logiciel. On l’utilise dans la boite de dialogue «lancer un calcul», en cochant  «Remplacer données manquantes par polaire de référence» afin de compléter les calculs.





PolaireTheoriquePolairePolaireCalculeeFinale

Polaire théorique                        Données manquantes insérées              Polaire calculée finale

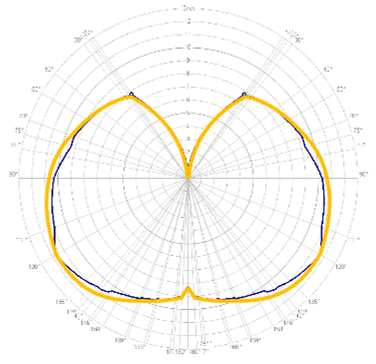

DifPolaireTheoriqueCalculee

Différence polaire théorique / calculée



Polaire théorique                                          Polaire calculée



Et si je n’ai pas de polaire théorique ?

Quand les polaires théoriques sont introuvables, il reste la solution basée sur l’expérience du marin et la connaissance de son voilier : écrire la polaire. En partant d’un tableau croisé (tableur Excel par exemple), on définit les vitesses cibles du bateau en fonction de son angle au vent et de la force de ce dernier.



Le tableau doit être de la forme suivante :



TWA/TWS

4

6

8

10

——

——

——

40















45















60















75















——















——















——

















Le tableau doit commencer à la première ligne, première colonne de la première feuille de votre fichier Excel.

Sauvez votre fichier au format Texte (séparateur : tabulation) (.txt)
Ouvrez votre explorateur Windows et sélectionnez le fichier créé. Modifiez l’extension du fichier « .txt » en « .pol »
Vous pouvez ensuite activer la polaire dans Adrena.



Le détail de l’utilisation de ces outils se trouve sur le manuel d’utilisateur  numérique livré avec les logiciels ADRENA ou encore dans la section FAQ du site internet.



Comment Adrena utilise les polaires ?

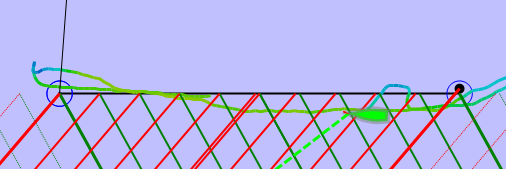

LaylinesDepart



Affichage des laylines sur la ligne de départ

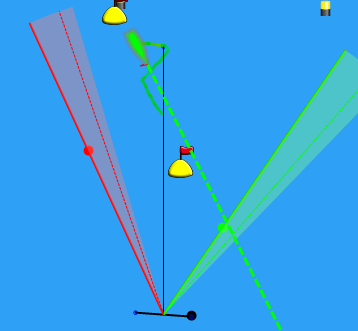

CapVMG_WP











Affichage des laylines et du cap du VMG sur les waypoints











DonneesPerf1

DonneesPerf

Affichage des données de performances

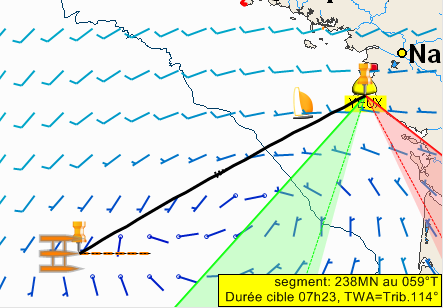

Tps_Parcours

Affichage de temps de parcours

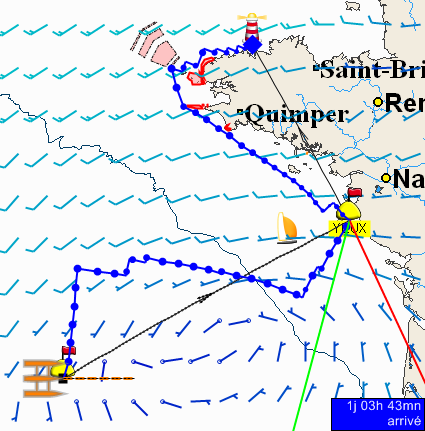

RoutageMeteo

Calcul de routage météo
